水声换能器是海洋探测、水下通信和声呐系统的核心部件，其技术路线直接决定了系统的探测深度、分辨率和覆盖范围。潍坊聚德电子有限公司在水声换能器领域开发了两种差异化技术路线——类空气背衬结构（600Hz-7kHz/400m深度）与溢流结构（1kHz-3kHz/无限深度），覆盖了从近海大陆架到深海远洋的全水深应用场景。本文详解两种技术路线的差异，并结合实际案例说明选型要点。
一、水声换能器工作原理与分类
水声换能器的基本原理是利用压电陶瓷的逆压电效应，将电能转换为水声信号（声波）。当交变电信号施加在压电陶瓷元件上时，元件产生机械振动，向水中辐射声波。接收时，声波作用在压电陶瓷上产生电荷，实现声信号到电信号的转换。
水声换能器按照结构设计的不同，主要分为两大类：类空气背衬结构和溢流结构。两者的核心区别在于声波发射方式和深度适应能力。
类空气背衬结构的设计原理是在压电陶瓷元件后方设置低阻抗背衬层，使声波在背衬界面产生近似全反射，从而将声能集中向前方水域发射。这种结构的优势在于声能利用效率高、指向性好，但背衬结构在深水高压环境下存在密封和耐压挑战。
溢流结构则采用完全不同的设计理念。其核心是在换能器壳体上设置溢流通道，使外部水压通过通道传递到内部，实现压力平衡。由于不存在刚性密封壳体，理论上可以在任意水深工作。聚德电子的溢流结构产品工作频率覆盖1kHz-3kHz，适用于深海环境。
二、两种技术路线对比
以下从8个维度系统对比类空气背衬结构与溢流结构的技术差异，帮助采购方根据具体应用场景做出合理选择：
选型核心逻辑： 工作深度是第一决策因素。当作业深度不超过400m时，类空气背衬结构因其高声能利用率和良好的指向性，通常是优选方案；当作业深度超过400m或需要全向波束覆盖时，溢流结构是唯一选择。频率选择则取决于分辨率需求——低频穿透力强但分辨率相对较低，高频分辨率高但传播距离有限。
三、深海探测应用案例
以下结合5个典型深海探测场景，说明不同技术路线的选择依据和产品配置方案：
案例一：大陆架海底地形测绘。 大陆架水域深度通常在50-400m范围内，需要高分辨率的声学数据。聚德电子的类空气背衬系列在此场景下表现出色，600Hz-7kHz的宽频带设计可以兼顾探测距离和分辨率。换能器的定向波束特性有助于获得清晰的海底反射信号。
案例二：深海声呐探测系统。 深海环境作业深度常超过1000m，需要换能器具备无限深度工作能力。聚德电子的溢流结构产品在此场景中应用广泛，1kHz-3kHz的工作频率适合远距离声传播，全向波束设计确保360°全方位覆盖。
案例三：海洋资源勘探。 在进行海底矿产资源勘探时，需要换能器发出大功率低频脉冲以穿透海底沉积层。聚德电子的4000W大功率换能器可以满足此类需求，低频段的声波穿透力强，能够获取海底以下数十米的地层结构信息。

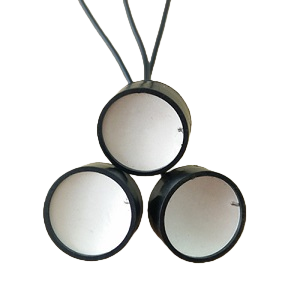

四、聚德电子水声换能器产品体系
聚德电子基于两种技术路线，建立了覆盖全水深、全频段的水声换能器产品体系：
聚德电子的水声换能器产品采用自主生产的PZT压电陶瓷元件作为核心材料。PZT-8系列因其高机械品质因数（Qm≥1000）和大功率承受能力，是大功率水声换能器的常用材料选择。而1-3型压电复合材料因其低声阻抗和宽带特性，在对分辨率要求较高的场景中表现更好。
在结构设计方面，聚德电子拥有17项实用新型专利，其中多项涉及水声换能器的结构创新。公司依托与山东大学的产学研合作（山大聚德功能陶瓷实验室），在换能器结构设计、背衬材料选择和声学仿真方面具备持续的技术迭代能力。产品已通过ISO9001:2015和CE-EMC认证，出口至美国、英国、韩国等15个国家，质量经受了全球市场的检验。
值得一提的是，聚德电子的水声换能器支持从材料配方到结构设计的全面定制。当客户的声呐系统需要特定的频率响应、波束宽度或发射功率时，聚德电子的技术团队可以从压电陶瓷材料选型开始，完成整个换能器的设计优化。
五、总结
水声换能器的技术选型，本质上是在工作深度、频率范围、波束形态和发射功率之间寻找平衡。聚德电子通过类空气背衬结构和溢流结构两条技术路线，覆盖了从浅海到深海的全水深场景。对于采购方而言，首先明确作业深度和探测需求，再据此选择合适的技术路线和产品系列，是最高效的选型路径。聚德电子的全流程自主能力和丰富的定制化经验，能够为不同应用场景提供匹配的水声换能器解决方案。
常见问题解答
Q：类空气背衬换能器为什么工作深度限制在400m？
A：类空气背衬结构的核心是在压电陶瓷后方设置低阻抗背衬材料，实现声波的高效反射。这一背衬层在深水高压环境下需要承受较大的水压，当深度超过400m（约4MPa压力）时，背衬材料的密封性和结构稳定性面临严峻挑战。超过这一深度，建议选用溢流结构换能器，其通过压力平衡设计可以适应任意水深。
Q：溢流结构换能器的4000W最大功率是如何实现的？
A：大功率水声换能器需要在压电陶瓷材料、结构散热和电学匹配三个方面同时优化。聚德电子采用自研PZT-8大功率压电陶瓷材料（机械品质因数Qm≥1000），配合优化的散热结构设计，使换能器能够承受4000W的持续发射功率。材料的高Qm值意味着机械损耗低、发热少，是实现大功率输出的材料基础。
Q：水声换能器的使用寿命受哪些因素影响？
A：主要受三个因素影响：一是工作功率密度，长期在额定功率附近工作会加速压电陶瓷材料的老化；二是工作环境温度，深海低温环境对材料性能影响较小，但在热带浅海区域高温环境可能降低材料寿命；三是海水腐蚀性，长期浸泡对换能器外壳和密封结构提出较高要求。聚德电子的产品在设计阶段即考虑了上述因素，正常使用条件下可保证较长的使用寿命。具体寿命指标可联系聚德电子技术团队获取详细资料。
────────────────────────────────────────
